03 双极结型晶体管 BJT

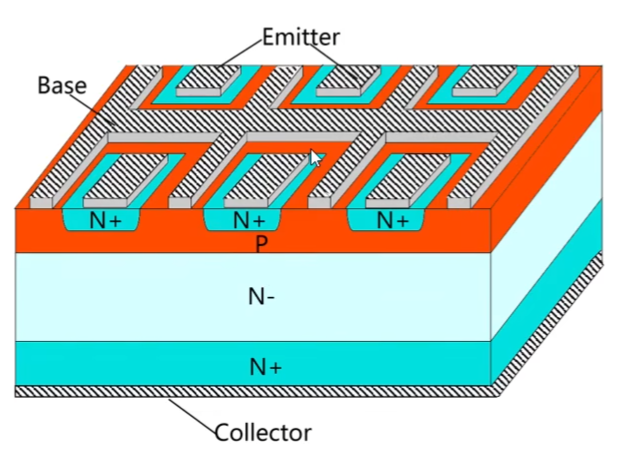

1. NPN 型三极管的工作原理NPN 型三极管由两个 N 型区和中间的 P 型区构成,形成发射极 E、基极 B 和集电极 C 三个端子,以及两个 PN 结。 图:NPN 三极管由 N 型发射区、P 型基区和 N 型集电区构成 1.1 仅施加一个偏置电压 图:仅施加单一偏置时,两个 PN 结不能同时满足放大区工作条件 仅施加一个偏置电压时,一个势垒区减弱,另一个势垒区增强,NPN 型三极管不能形成完整的集电极电流通路。 1.2 同时设置发射结与集电结偏置 图:发射结正偏、集电结反偏时的载流子运动 当发射结正向偏置、集电结反向偏置时,发射极向基区注入电子。由于基区较薄,大部分电子穿过基区并在集电结电场作用下进入集电区,最终形成集电极电流。 基极电流增大时,发射极注入基区的电子数量增加,集电极电流也随之增大。直流电流放大倍数可写为: $$\beta = \frac{i_C}{i_B}$$ 直观理解可以用水流与闸门作类比:基极控制量相当于闸门开度,较小的控制变化可以调节较大的集电极—发射极电流。这个类比有助于建立直观认识,但不能替代半导体载流子模型。 图:用水流和闸门...

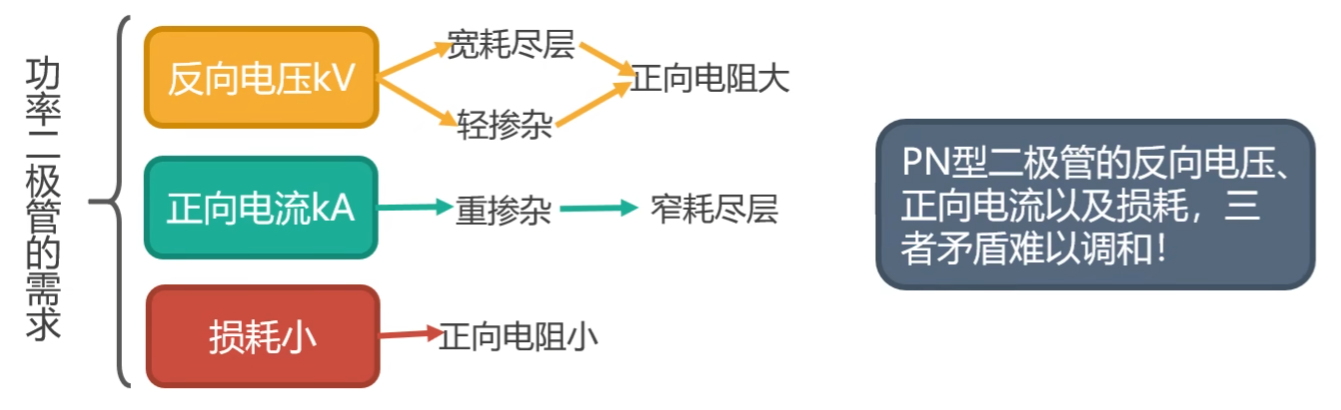

02 功率二极管
1. PN结基础半导体中的最外层电子会和相邻硅原子共享,形成共价键。在一定温度下,半导体中会产生少量自由电子和空穴对;温度升高时,自由电子和空穴数量也会增加。 1.1 N型半导体 掺杂价电子为 5 的磷原子。 多出来的 1 个电子可以自由移动。 自由电子为多子,空穴为少子。 1.2 P型半导体 掺杂价电子为 3 的铝原子。 会形成 1 个可以接收电子的空穴。 相邻电子可以随时填补空穴,因此表现为空穴在相对运动。 空穴为多子,自由电子为少子。 2. PN结的形成P型半导体和N型半导体接触后,会形成PN结。 图:P 型与 N 型半导体接触前后的载流子分布 N区自由电子浓度较高,会向P区扩散,并在交界处与空穴复合,这属于扩散运动。 复合后,中间区域缺少可移动的自由电子和空穴,形成耗尽层。耗尽层中,N区失去电子后留下正离子,P区失去空穴后留下负离子,因此中间形成空间电荷区,也就是PN结的静电场势垒区。 图:PN 结形成后的耗尽层与空间电荷区 笔记|我的理解PN结一形成,交界处就不再是简单的P区和N区相接,而是多了一个由固定离子构成的耗尽层。这个区域会形成内电场,阻止载流子继续自...
01 电力电子绪论

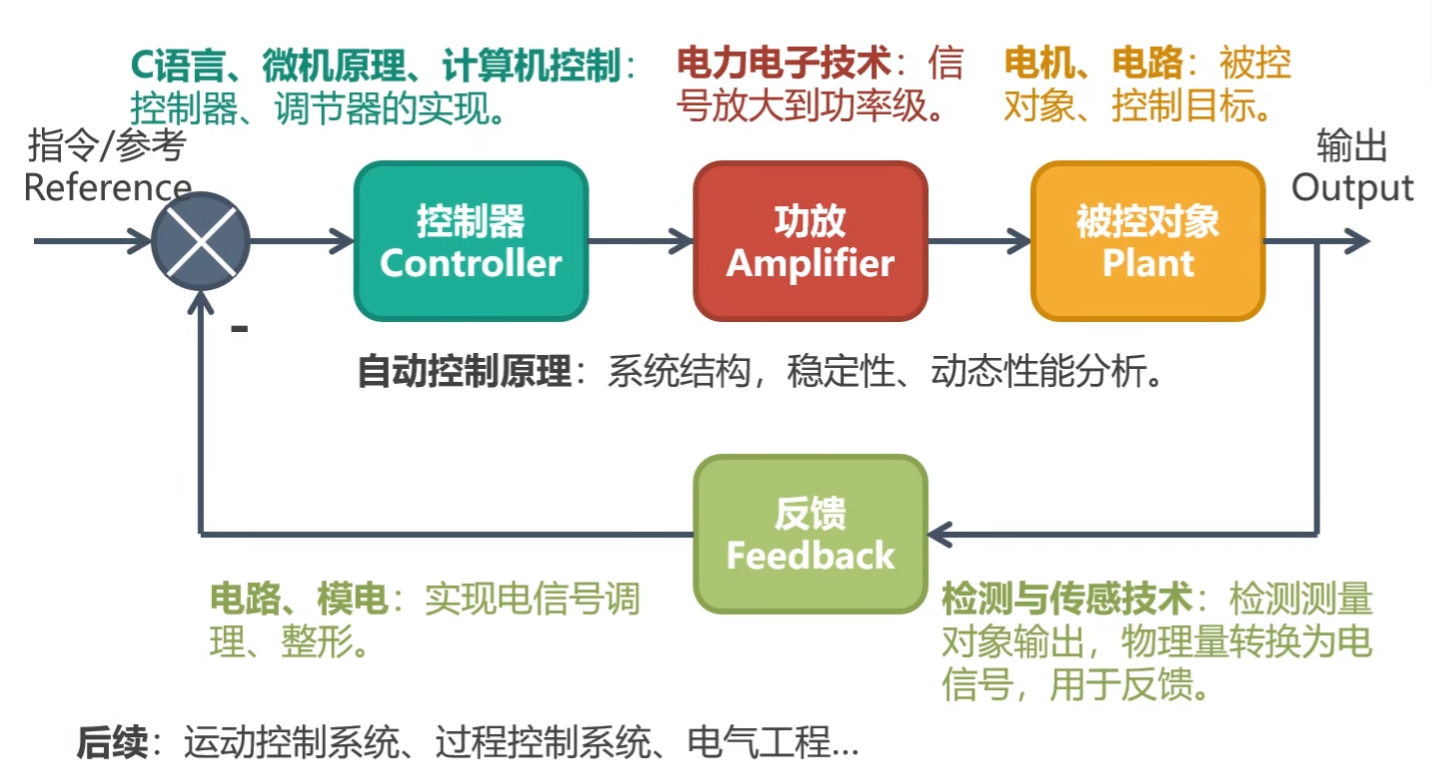

图:电力电子系统及其基本组成 图:电力电子变换器中的主要器件与功能模块 1. 电力电子变换器的基本概念电力电子的核心任务,是通过功率半导体开关器件和储能元件,实现电能形式的变换与控制。 变换器通常包含: 功率半导体开关器件 储能元件:电感、电容 必要的控制与驱动电路 笔记|我的理解电力电子不是简单地“消耗电压”来得到想要的输出,而是尽量通过开关、电感、电容这些低损耗元件,把能量从一种形式“搬运”到另一种形式。 要点|关键点为了避免降低效率,电力电子变换器中应尽量避免使用电阻作为主要变换元件。因为电阻会直接把电能转化为热能,造成明显的功率损耗。 2. 变换器的分类按照输入与输出电能形式的不同,电力电子变换器可以分为四类: 类型 名称 功能 AC/DC 整流器 交流变直流 DC/AC 逆变器 直流变交流 DC/DC 直流变换器 直流变直流 AC/AC 交流变换器 交流变交流 笔记|我的理解分类的本质就是看输入、输出分别是 AC 还是 DC。只要抓住“电能形式怎么变”,这四类就比较好记。 3. 能量流...
00 电源硬件与数字电源学习路线
主线:电源硬件研发 + 数字控制 + EMI/EMC目标岗位:电源硬件工程师 / 数字电源工程师 / 电力电子硬件工程师 / 电源应用工程师对标方向:大疆偏消费级高功率密度电源,阳光电源偏新能源逆变器与储能电力电子,TI / 英飞凌偏电源芯片应用。 这条路线的核心不是“学很多知识点”,而是做出 2-3 个能证明工程能力的电源项目:会拓扑分析、会器件选型、会仿真、会 PCB Layout、会调试波形、会写基础控制代码,还能分析 EMI/EMC 风险。 1. 最终能力画像不要把自己定位成: 我会 STM32。我懂一点电源。我也做射频。 更好的定位是: 具备电磁场 / 射频背景的电源硬件研发候选人,熟悉 DC-DC 拓扑、数字电源控制、功率器件选型、PCB Layout 和 EMI/EMC 分析。 简历和面试里可以浓缩为: 方向:高功率密度电源硬件 / 数字电源 / 新能源电力电子。 公司类型 适配方向 大疆 便携储能、无人机电源、电池充电、快充、电源管理、高...
07 均匀传输线
主线:微波频率下,电压电流沿线传播;负载不匹配会产生反射,输入阻抗随位置变化。 分布参数单位长度参数: $$R’,\quad L’,\quad G’,\quad C’$$ 含义: $R’$:导体损耗。 $L’$:单位长度电感。 $G’$:介质损耗。 $C’$:单位长度电容。 传输线方程频域形式: $$\frac{dV}{dz}=-(R’+j\omega L’)I$$ $$\frac{dI}{dz}=-(G’+j\omega C’)V$$ 传播常数: $$\gamma=\sqrt{(R’+j\omega L’)(G’+j\omega C’)}$$ 特性阻抗: $$Z_0=\sqrt{\frac{R’+j\omega L’}{G’+j\omega C’}}$$ 无耗线: $$Z_0=\sqrt{\frac{L’}{C’}}$$ $$\beta=\omega\sqrt{L’C’}$$ $$v=\frac{1}{\sqrt{L’C’}}$$ 行波解电压: $$V(z)=V_0^+e^{-\gamma ...
10 微波传输线理论
主线:传输线理论把沿线传播的电磁波写成电压电流波;反射系数、输入阻抗、驻波比和 Smith 圆图是核心工具。 核心对象$$V^+,\quad V^-,\quad \Gamma,\quad Z_0,\quad Z_L,\quad Z_{\mathrm{in}},\quad VSWR$$ 图像: 负载不匹配 $\rightarrow$ 反射 $\rightarrow$ 入射波和反射波叠加 $\rightarrow$ 驻波 $\rightarrow$ 输入阻抗随位置变化。 反射系数负载处: $$\Gamma_L=\frac{Z_L-Z_0}{Z_L+Z_0}$$ 任意位置: $$\Gamma(z)=\Gamma_L e^{-j2\beta z}$$ 只要沿无耗传输线移动,$|\Gamma|$ 不变,相位改变。 驻波比$$VSWR=\frac{1+|\Gamma|}{1-|\Gamma|}$$ 反射越大,驻波比越大。 输入阻抗$$Z_{\mathrm{in}}=Z_0\frac{Z_L+jZ_0\tan\beta l}{Z_0+jZ_L\t...
01 微波工程学习框架
电荷产生电场 磁场线永远闭合 变化的磁场会产生电场(法拉第电磁感应定律) 电流和变化的电场会产生磁场(变化的电场产生磁场,变化的磁场又产生电场,相互激发传播) 电磁波怎么来的 电场和磁场互相“接力”,就形成了向前传播的电磁波。 电磁波有三个方向:$E$、$H$、$k$(三者相互垂直) $E$:电场方向 $H$:磁场方向 $k$:传播方向 公式:$v = f \times \lambda$ 波速 = 频率 × 波长 为什么有传输线在高频中,波长很短,此时导线长度可能与波长差不多,因此 不能认为整根线上电压相同! 传输线里最核心的几个量是: $$Z_0,\quad Z_L,\quad \Gamma,\quad Z_{in},\quad VSWR$$ 分别是: $Z_0$:特性阻抗 $Z_L$:负载阻抗 $\Gamma$:反射系数 $Z_{in}$:输入阻抗 $VSWR$:驻波比 负载与传输线不匹配,信号传输到末端会反射回来。入射波和反射波叠加,形成驻波。因此传输线的电压电流会随着位置变化。 $$\Gamma = \frac{Z_L - ...
03 静电边界条件与电容
主线:电场遇到导体和介质分界面时会受到约束;电容是几何结构和介质对电场分布的结果。 静电场基本方程$$\nabla\times\mathbf{E}=0$$ $$\nabla\cdot\mathbf{D}=\rho$$ $$\mathbf{D}=\varepsilon\mathbf{E}$$ 对应图像: $\nabla\times\mathbf{E}=0$:静电场是保守场,可以写成 $\mathbf{E}=-\nabla\varphi$。 $\nabla\cdot\mathbf{D}=\rho$:自由电荷是电位移矢量的源。 介质分界面边界条件电场分成切向和法向: $$\mathbf{E}=\mathbf{E}_t+\mathbf{E}_n$$ 切向条件: $$E_{1t}=E_{2t}$$ 或写成: $$\mathbf{n}\times(\mathbf{E}_2-\mathbf{E}_1)=0$$ 法向条件: $$D_{2n}-D_{1n}=\rho_s$$ 或写成: $$\...
02 场、电位与高斯定律
主线:电荷产生电场,电场可以用电位描述;高斯定律用“穿过闭合面的通量”统计内部电荷。 场的基本概念 类型 含义 例子 标量场 空间每一点对应一个数值 温度场、电位场 矢量场 空间每一点对应一个有大小和方向的矢量 电场 $\mathbf{E}$、磁场 $\mathbf{B}$ 电磁场里最常见的三个场量: $\mathbf{E}$:电场强度,单位正电荷受到的力。 $\mathbf{D}$:电位移矢量,用来描述自由电荷和介质中的电场关系。 $\varphi$:电位,标量。 $\nabla$ 算子直角坐标系中: $$\nabla=\mathbf{a}_x\frac{\partial}{\partial x}+\mathbf{a}_y\frac{\partial}{\partial y}+\mathbf{a}_z\frac{\partial}{\partial z}$$ 运算 表达式 输入 输出 物理图像 梯度 $\nabla \varphi$ 标量场 矢量场 变化最快的方向 散度 $\nabla\cdot\mathbf{A}$ 矢量场 ...
06 平面电磁波
主线:时变电场和时变磁场互相激发,形成向前传播的电磁波;平面波是最基本的波模型。 波动方程在无源、均匀、无耗介质中: $$\nabla^2\mathbf{E}-\mu\varepsilon\frac{\partial^2\mathbf{E}}{\partial t^2}=0$$ $$\nabla^2\mathbf{H}-\mu\varepsilon\frac{\partial^2\mathbf{H}}{\partial t^2}=0$$ 波速: $$v=\frac{1}{\sqrt{\mu\varepsilon}}$$ 真空中: $$c=\frac{1}{\sqrt{\mu_0\varepsilon_0}}$$ 均匀平面波沿 $+z$ 方向传播的形式: $$\mathbf{E}(z)=\mathbf{E}_0e^{-j\beta z}$$ $$\mathbf{H}(z)=\mathbf{H}_0e^{-j\beta z}$$ 相位常数: $$\beta=\omega\sqrt{\mu\varepsilon}...
