1.基础元件

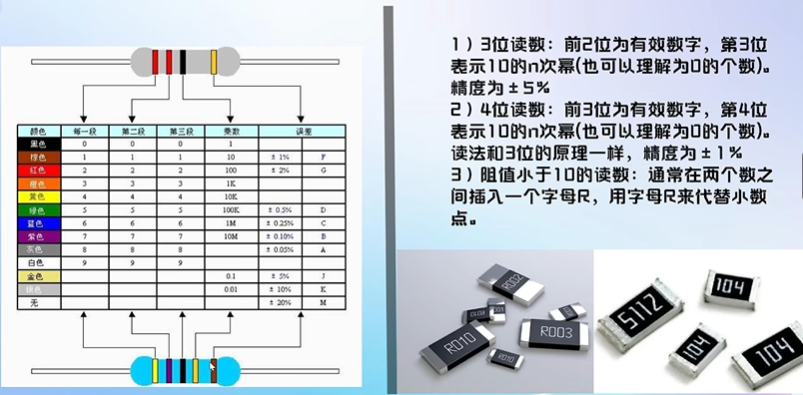

1.1 电阻

R1元件示意图 R1元件示意图

​ 固定电阻 可变电阻

R1元件示意图

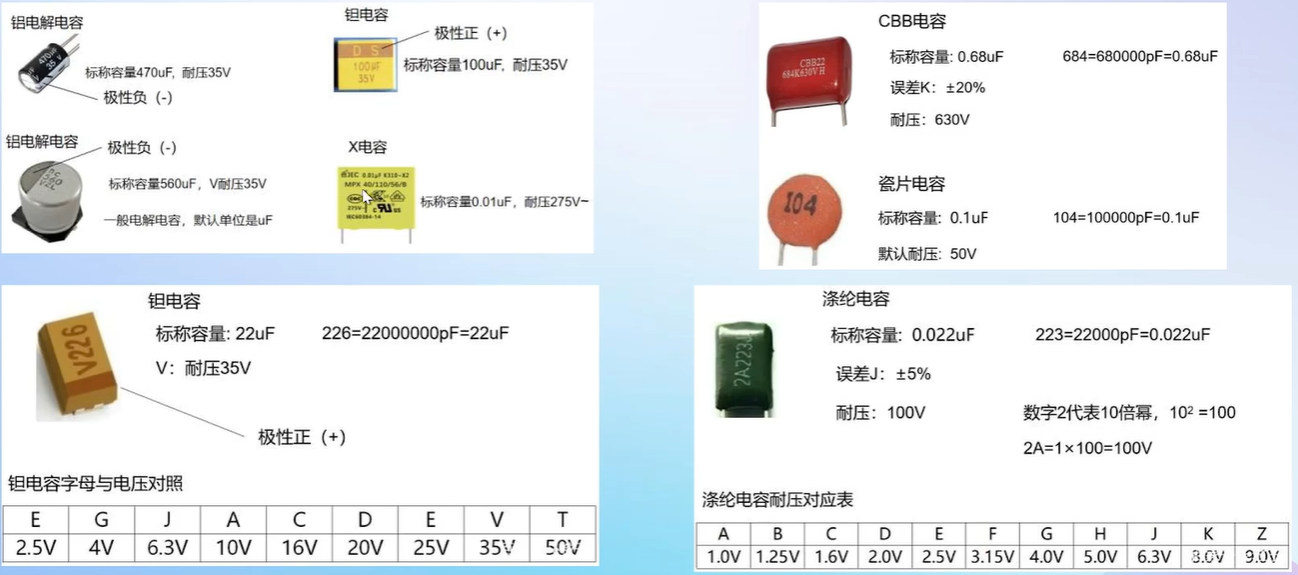

1.2 电容(容值(默认是uf),耐压,极性)

R1元件示意图 R1元件示意图

​ 普通电容 有方向电容 R1元件示意图

1.3 电感

R1元件示意图

读法和电阻相同

1.4 二极管

R1元件示意图
1. 一般在电源的接入端加入一个肖特基二极管,利用正向导通特性,导通压降越低越好
1. 稳压二极管工作在反向击穿区,具有负反馈特性即电压继续增大导致电流增大,电流增大会抑制电压增大从而稳压

1.5 三极管

箭头由p指向n,因此前一个是 npn ,后者为 pnp ,注意其工作在哪个区即可

1.6 场效应管

类比于三极管

2. 阅读元件数据手册

  1. 阅读特性,判断功能以及工作范围
  2. 根据示例应用题来计算对应元件的value值
  3. 看引脚配置
  4. 看规格,仅仅看重要部分(电压,电流等等)
  5. 看应用与实现,计算对应元件值
  6. 看pcb布局是否有要求,最后看封装

3.原理图

  1. 分模块绘制,给出合理注释
  2. 根据数据手册了解每个芯片的功能
